智能物联网雷击计数器

系统概述

避雷器是电力线路保护设备免遭雷电冲击波袭击的设备。当沿线路传入变电站的雷电冲击波超过避雷器保护水平时，避雷器首先放电，并将雷电流经过良导体安全的引入大地，利用接地装置使雷电压幅值限制在被保护设备雷电冲击水平以下，使电气设备受到保护。避雷器需要定期巡检，工作量大，巡检不及时，不能实现实时监测，雷击时间点无法确定。为达到实时数据监测，本公司研制出一种可以实时监测雷击的装置。

本装置与原有避雷器并联，三相线路同一处的三个避雷器可以同时集中接入本装置，采用单片机对雷击数据及泄露电流进行实时采集，当发生雷击时及时将雷击数据更新并通过GPRS网络上传给服务器，服务器根据数据上传时间建立雷击记录并保存，当客户需要查看雷击数据时，使用客户端软件连接至服务器，从服务器获取最新数据并下载到本地保存，并可通过服务器与单片机进行实时通讯获取最新数据。设备供电采取太阳能光伏板发电，锂电池储能方式，阴雨天可以持续15天供电。

产品特点

以往查看变电系统安装避雷器工作情况，通常做法是登高到安装位置，查看避雷系统的各种计数，了解安装系统的工作情况，与传统方法相比，本系统具有以下优点：

01. 采用电脑操作更具符合智能化和高科技化。

02. 可以在不接触带电作业的情况下，了解避雷系统工作情况。

03. 可以不用登临安装系统就可以了解安装系统的工作情况，省时省力。

04. 具有可复用性，对于相同配置的安装系统，只须通过修改软件的配置信息，就可以使用。

硬件设备

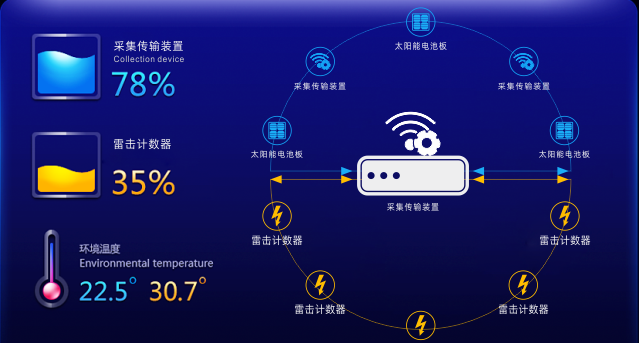

系统拓扑图	装置连接图

硬件安装

雷击计数器安装

01.  由于采用GPRS网络进行数据传输，每月存在一定的流量费用。根据客户使用频率，流量一般在30M/月内。

02.  安装时需要记录下设备的编号，并与安装地址对应，以便在服务器设置设备名称；

03.  本装置需要与原避雷器并联安装，不可单独使用，避雷功能由原避雷器提供，本装置仅作检测功能。

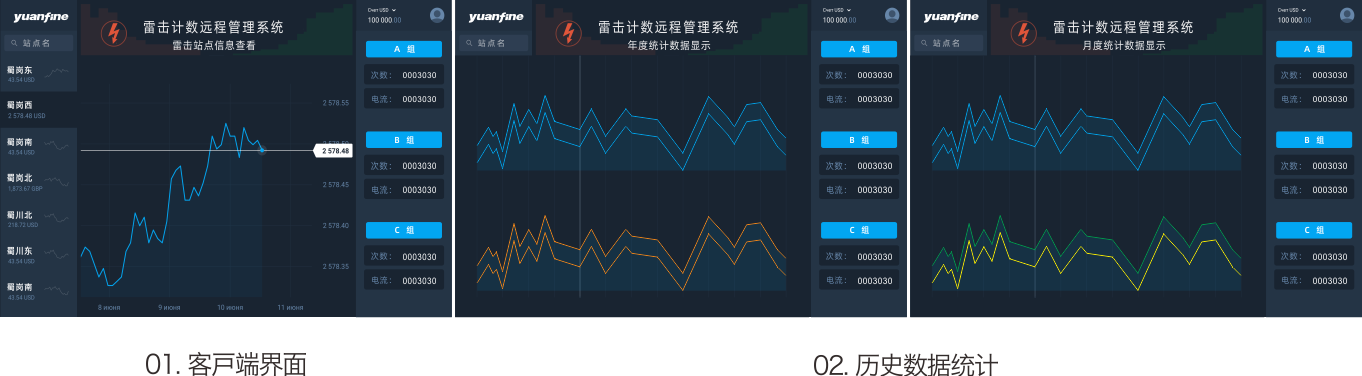

物联网平台界面
